（1）工藝要求

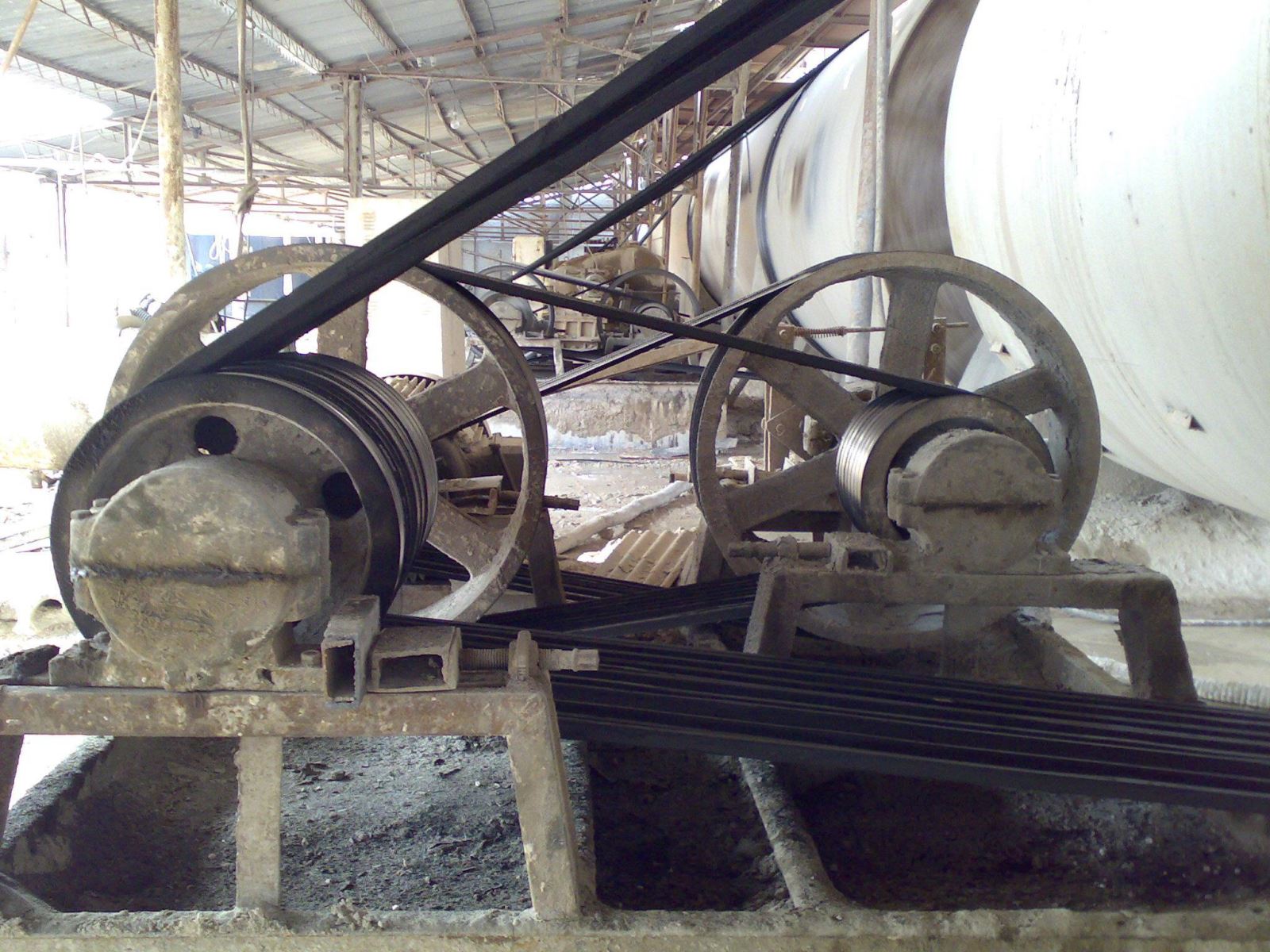

    球磨機由給料部、出料部、回轉部、傳動部（減速機、小傳動齒輪、電機、電控）等主要部分組成。陶瓷工業具有一個水平放置的筒體，筒體被隔板(鉆有許多小圓孔的圓板——篩板)分成3～4個研磨腔，每個研磨腔內裝有一定形狀尺寸的研磨體，筒體旋轉時，物料和研磨體等在摩擦力和離心力的作用下被筒體提升到一定高度，然后在重力的作用下沿近似拋物線軌跡落下來沖擊和研磨筒體底部的另一部分物料，并產生一定的軸向運動促使物料研磨和混合均勻。



    系統優勢：

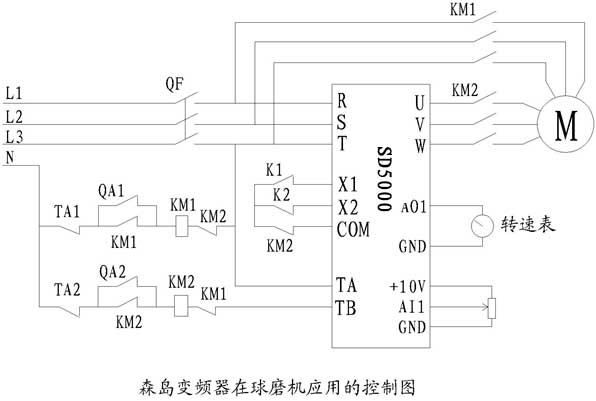

    森島SD5000系列變頻器采用電流矢量控制，良好的低頻轉矩完全滿足球磨機的啟動轉矩的要求，滿足球磨機裝載量大的要求，并且保證設備在變頻運行狀態下使電機平穩運行，保障電動機具有恒功率特性。



    變頻器的軟啟動可以減少電機啟動對電網的沖擊，利用變頻調速控制系統改造原有球磨機拖動系統，滿足球磨機低速時的正常運行，確保正常的工藝控制質量，使球磨機及電動機的使用壽命延長，減少維護。



    改造后的設備能夠?qū)崿F(xiàn)自動控制，并且有各種及時保護功能，能減少電機的故障率。有效地保證設備的正常運行。
